詳細資料：

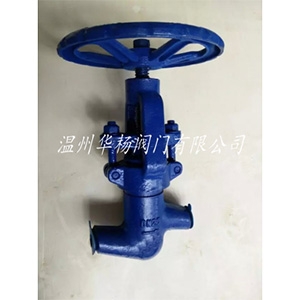

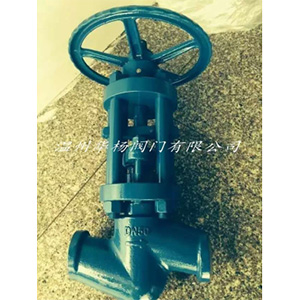

J61Y焊接截止閥是帶散熱裝置的啟閉裝置、采用對焊方式與管道焊接，適用于高溫高壓場合。焊接截止閥主要技術參數：公稱壓力：16、25、32MPa 適用溫度:425℃ 450℃ 500℃ 540℃，焊接截止閥主要用于鋼鐵、冶金、電廠、熱電等企業。

【J61Y焊接截止閥-主要零件材料】

電站截止閥標準規范：
   設計制造標準：ASME B16.34、E101
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

【J61Y焊接截止閥-主要外形尺寸】

電站截止閥結構特點：
   1.產品設計制造按ASME B16.34、E101標準，可與進口設備配備使用。
2.閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。
3.支管兩端為對焊連接，適應不同的接管要求。
4.閥瓣、閥座的密封面采用stellite 司太立鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
5.閥蓋填料函嘗試合理,填料加緩蝕劑,密封可靠,開關平穩。
6.閥門具有上密封結構,保證閥門開啟運行時閥桿處不會外漏。
7.電動截止閥的開啟和關閉由電動裝置來控制，電動裝置分別配有專用電機、減速器、轉矩控制機構，現場操作機構，手動、電動切換機構。除就地操作外，還可進行遠距離操作。

電站截止閥優點

1.流體阻力小,其阻力系數與同長度的管段相等。
2.結構簡單,體積小,重量輕。
3.緊密可靠,目前閘閥的密封面材料廣泛使用塑料,密封性好,在真空系統中也已廣泛使用。
4.操作方便,開閉迅速,從全開到全關只要旋轉90度,便于遠距離的控制。
5.維修方便,閘閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。
6.在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。
7.適用范圍廣,通徑從小到幾毫米,大到幾米,從高真空Z高壓力都可應用。

工作原理
開啟過程
1在關閉位置，閥體受閥桿的機械施壓作用，緊壓在閥座上。
2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
3閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
4直Z到全開位置，閥桿提升到位置，球體旋轉到全開位置。
關閉過程
1關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。
2繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和閘板同時旋轉90度。
3 快要關閉時閘體已在與閥座無接觸的情況下旋轉了90度。
4手輪轉動的Z后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。

截止閥：
截止閥（stop valve,Globe Valve）的啟閉件是塞形的閥瓣,密封面呈平面或,閥瓣沿閥座的中心線作直線運動。的運動形式,（通用名稱：暗桿）,也有升降旋轉桿式,（通用名稱：明桿）截止閥是指關閉件（閥瓣）沿中心線移動的閥門。 根據閥瓣的這種移動形式,閥座通口的變化是與閥瓣行程關系。由于該類閥門的閥桿開啟或關閉行程相對較短,而且具有非常可靠的切斷功能,又由于閥座通口的變化與閥瓣的行程成正比例關系,非常適合于對的調節。因此,這種類型的閥門非常適合作為切斷或調節以及節流用。
溫州華揚閥門有限公司為您提供：供應小口徑J61Y南通式電站截止閥，供應小口徑J61Y南通式電站截止閥規格，批發供應小口徑J61Y南通式電站截止閥，供應小口徑J61Y南通式電站截止閥使用方法，供應小口徑J61Y南通式電站截止閥注意事項，供應小口徑J61Y南通式電站截止閥產品說明等相關信息，歡迎您的咨詢和查看。

訂貨須知：

    一、①J61Y截止閥產品名稱與型號②J61Y截止閥口徑③J61Y截止閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A楊銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門 為您審核把關。
