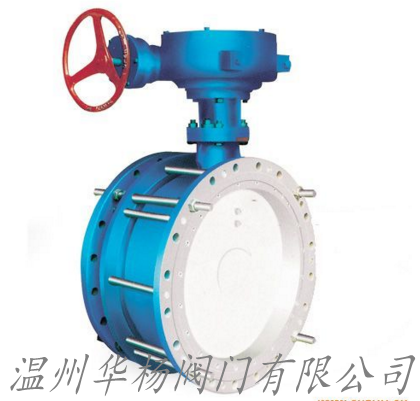

SD341X法蘭式伸縮蝶閥詳細資料：
D341X法蘭式伸縮蝶閥適用溫度≤80℃，用于石油、化工食品醫藥輕紡、造紙、電力、給排水、氣體管路上、作調節流量和截流介質的作用，具有補償管道熱漲冷縮的功能。
性介質中。
不銹鋼蝶閥D343W-16P 特點
1、蝶板密封為硬軟多層，具有硬軟密封雙重密封優點，無論在低溫還是在高溫工況下，具有優良的密封性能。
2、采用三偏心結構，閥座與蝶板幾乎無摩擦，具有越關越緊的密封性能，達到零的泄漏。
3、啟閉力矩小、操作靈活、活力節能，使用壽命長。
4、耐高溫、耐高壓、耐腐蝕適用范圍廣。
5、新一代三偏心私服密封蝶閥兼具了三偏心密封結構與軟密封的優點，密封性能可靠，適用范圍廣，使用壽命更長。
6、電動、氣動裝置采用過內外名優產品，性能更可靠（可有用戶指定）。
SD341X法蘭式伸縮蝶閥工作原理：
法蘭伸縮蝶閥分三種類型：
A、普通型：選用時按伸縮器的設計規范設計安裝，如需加限位螺栓，請?jiān)O(shè)計時注明。
B、固定限位型：它即可伸縮，又能限位，具有把伸縮部分固定起來不讓其伸縮的功能。其特點是功能多，適用范圍更廣。
C、加長型：它是把普通型伸縮蝶閥的伸縮節加長，使其長度符合用戶所需長度（不包括伸縮量），其特點是在老管路的改造時，原管路上的閥門需要更新?lián)Q代，不需把原管道上的閥門的連接部分割襯，即可取而代之。加長型選用時也應考慮加限位措施，如需限位請?jiān)O(shè)計時注明。
SD341X法蘭式伸縮蝶閥產品特點：
1、密封部位可調節更換，密封性能可靠。
2、結構 ，設計靈活，重量輕，省力，啟閉迅速。
3、伸縮蝶閥不僅能補償管道溫差縮產生的熱脹冷縮的功能，還能為維修閥門安裝更換提供方便。
SD341X法蘭式伸縮蝶閥安裝注意事項：
1、法蘭伸縮蝶閥安裝前必須平放，切勿隨意磕碰，運行時嚴禁將支架卸掉。
2、法蘭伸縮蝶閥出廠時結構長度為Z小長度，安裝時，拉Z安裝長度（即設計長度）。
3、當管道間長度超過伸縮閥安裝長度時，請調整管道間隔，切勿強行拉伸縮蝶閥，以免損壞蝶閥。
4、法蘭伸縮蝶閥可在任意安裝，做溫度補償用時，在管道安裝完成后，需沿管道軸線方向兩端加支架，防止伸縮閥伸縮管拉出。
SD341X法蘭式伸縮蝶閥主要技術參數 公稱通經DN（mm）50～200050～1600 公稱藥理PN（MPa）0.61.01.6密封試驗（MPa）0.661.11.76強度試驗（MPa）0.91.52.4 適用溫度軟密封X:-40℃～90℃;XF:-20℃～200℃硬密封碳鋼:-29℃～425℃ 不銹鋼-40℃～650℃ 適用介質水、空氣、天然氣、油品及弱腐蝕性流體 泄漏率符合GB/T13927-92標準 驅動方式蝸輪傳動、電動、氣動、液動 SD341X法蘭式伸縮蝶閥主要零部件材料 零件名稱材料閥體WCB、QT450-10、不銹鋼蝶板WCB、QT450-10、不銹鋼閥軸2Cr13不銹鋼密封圈橡膠填料柔性石墨 SD341X法蘭式伸縮蝶閥采用標準 制造標準JB/T8527-97、GB/T 122387-89法蘭標準GB9113-2000、GB17241.6-1998檢驗標準GB/T 13927-92 SD341X法蘭式伸縮蝶閥主要外形連接尺寸 單位：mm 規格DD1D2LmaxLminH1H2N-Фd1002201801562161741101708-Ф181252502101842321861231828-Ф181502852402112391941402108-Ф222003402952662642141702388-Ф2225039535031929623519527012-Ф2230044540037030025022230012-Ф2235050546042932027025233016-Ф2240056551548033228228536816-Ф2645061556553035530531040220-Ф2650067062058236531533743820-Ф3060078072568242034039349024-Ф3070089584079444639645055824-Ф33800101595090147642651562528-Ф3390011151050100150645656068528-Ф33100012301160111251646661075028-Ф36120014551380132856051072588032-Ф39140016751590153059054084098736-Ф421600191518201750630585960115840-Ф4818002115202019506806301060125844-Ф4820002325223021507306801165136548-Ф48 |
