??Z41Y鍛鋼法蘭閘閥結構特點：

1.??鍛鋼??閥門適用于公稱壓力為PN2.5、4.0、10.0、14.0、25.0Mpa，公稱通徑為DN10～50mm的中高溫、中高壓閥門。適用介質為水、氮氫混合氣體、尿素以及甲胺液等。
2.閥桿與閥桿螺母為梯形螺紋傳動，螺紋符合GB5796的規定。閥桿頭部設計有錐形的上密封面，當閥門全開時與閥蓋的上密封座嚴密吻合，無外泄漏。
3.閥體、閥蓋等承壓件采用整體鍛造（胎模型鍛），閥體法蘭也可采用焊接形式。閥門的連接形式有法蘭連接、承插焊連接和內螺紋連接。
4.閥座與閥體的連接有螺紋連接、焊接、在閥體上對堆焊合金層或不銹鋼閥門直接在閥體上加工而成。堆焊層厚度大于等于2mm。
5.對于公稱壓力大于15.0Mpa的鍛鋼閥門采用壓力自緊式密封結構，填料箱及閘板均采用整體鍛造加工，保證受壓強度。
6.??鍛鋼??閥門適用于公稱壓力為PN2.5、4.0、10.0、14.0、25.0Mpa，公稱通徑為DN10～50mm的中高溫、中高壓閥門。適用介質為水、氮氫混合氣體、尿素以及甲胺液等。
7.閥桿與閥桿螺母為梯形螺紋傳動，螺紋符合GB5796的規定。閥桿頭部設計有錐形的上密封面，當閥門全開時與閥蓋的上密封座嚴密吻合，無外泄漏。
8.閥體、閥蓋等承壓件采用整體鍛造（胎模型鍛），閥體法蘭也可采用焊接形式。閥門的連接形式有法蘭連接、承插焊連接和內螺紋連接。
9.閥座與閥體的連接有螺紋連接、焊接、在閥體上對堆焊合金層或不銹鋼閥門直接在閥體上加工而成。堆焊層厚度大于等于2mm。
10.對于公稱壓力大于15.0Mpa的鍛鋼閥門采用壓力自緊式密封結構，填料箱及閘板均采用整體鍛造加工，保證受壓強度。

鍛鋼閘閥有三種閥蓋設計形式. 種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊連接.第三種是自密封閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封。

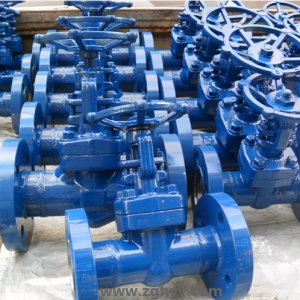

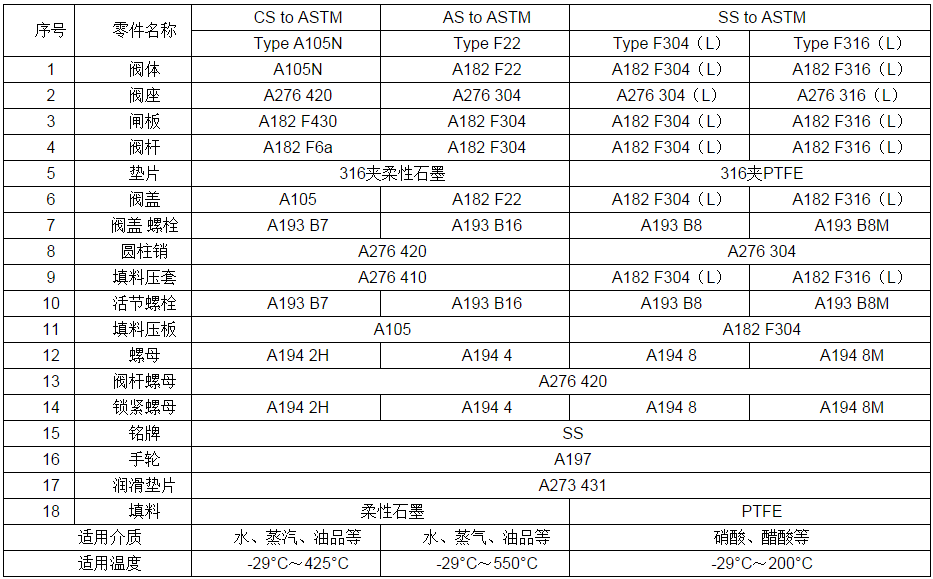

Z41H/Y鍛鋼閘閥 900Lb-1500Lb【閥門零件材質及連接尺寸】：

??????

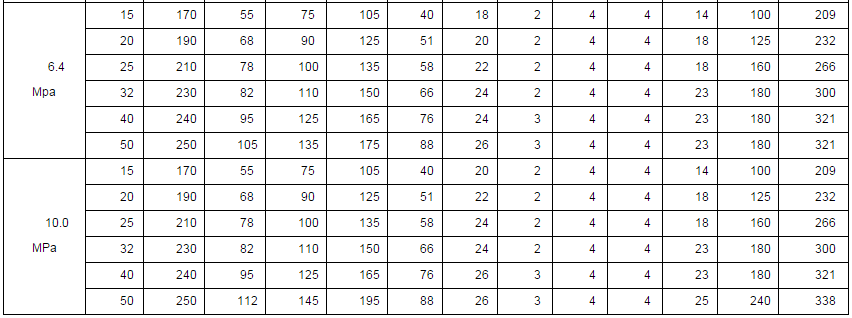

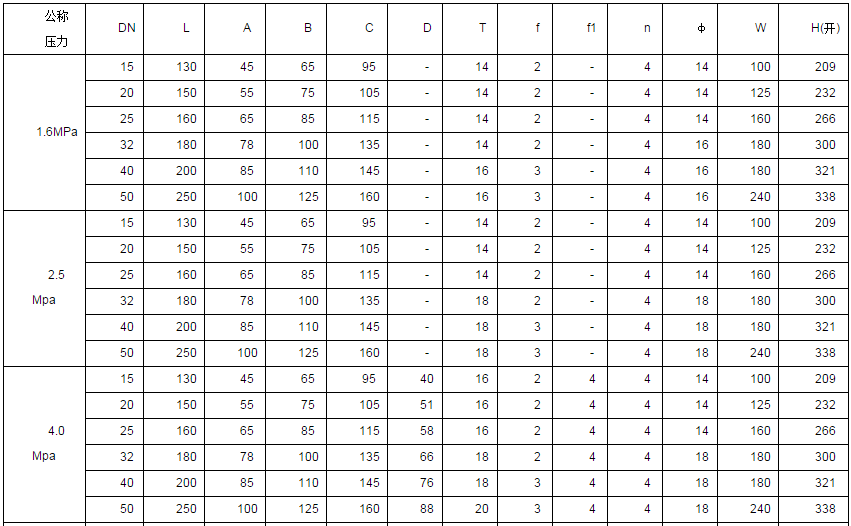

【產品主要外形尺寸】：

【產品的性能參數】：

自定心壓板壓套式

螺栓連接，纏繞墊片密封式閥蓋和螺紋連接，全焊密封式閥蓋

整體式上密封座

承插端符合 ASME B16.11

螺紋端符合 (NPT)AMME B1.20.1

明桿支架型 (OS&Y)

閥桿帶注脂閥

鍛鋼閘閥：

1、閘板有兩個密封面, Z常用的是閘板兩個密封面形成楔形、楔形角隨閥門參數而異,通常為5°。

2、楔式閘閥的密封原理是靠楔形閘板上的兩密封面和閥體上的兩密封面楔入時的緊密結合來達到密封的。

3、楔式閘閥根據閥桿帶動閘板啟閉方式的不同，可分為明桿閘閥（升降桿閘閥）和暗桿閘閥（旋轉桿閘閥）。

4、楔式閘閥根據閘板結構形式的不同，可分為彈性閘板閘閥和剛性閘板閘閥。

5、閥體為鑄造成型，閥體與閥蓋采用螺栓連接，中法蘭采用纏繞式墊片密封，客戶有特殊要求時也可采用金屬環連接。

6、通道流暢，流量系數小。密封面受介質的沖刷和侵蝕小。

7、密封面采用合金鋼或硬質合金，耐磨、抗擦傷性能好。

8、采用柔性石墨填料，密封可靠，操作輕便靈活。

9、介質流向不受限制 , 不擾流、不降低壓力。

10、形體簡單, 結構長度短，制造工藝性好，適用范圍廣。

性能參數：

主體材質：碳鋼、不銹鋼、合金鋼

公稱通徑：NPS 2″～NPS 56″ DN50～DN1400

壓力范圍：CL150～CL2500     PN10～PN420

工作溫度：-196℃～+600℃

應用范圍：自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等

訂貨須知：

    一、①Z41H/Y鍛鋼閘閥產品名稱與型號②Z41H/Y鍛鋼閘閥口徑③Z41H/Y鍛鋼閘閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A揚銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門 為您審核把關。??
